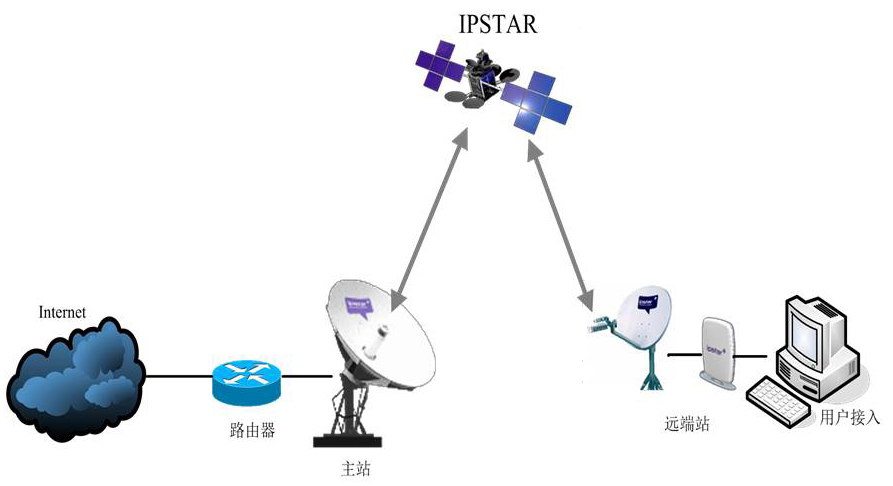

（ 卫星互联网宽带接入网络拓扑图 ）

应用概述

    通过在用户端安装IPSTAR卫星通信端站，IPSTAR宽带卫星系统可以在覆盖的全国范围内直接向用户提供高速互联网接入服务，从而有效地避开了地面网络基础设施的限制。IPSTAR通信卫星可根据需求提供带宽，带宽资源不但得到充分利用，同时也形成了个人用户理想宽带接入、中小企业、公共互联网用户（如热点）以及多用户单元（MDU）接入的新方案。

终端站组件描述

    现在的系统提供各种先进的 IPSTAR 卫星端站使用，满足不同客户和不同宽带卫星应用需求。所有的 IPSTAR 卫星端站都包含一个高性能、低成本的卫星调制解调器和室外单元组。IPSTAR 卫星端站基于当前效率最高的宽带卫星平台，再配合先进的IPSTAR关口站和高效的IPSTAR无线接口，为用户提供丰富的宽带卫星解决方案。

室外单元

    所有的IPSTAR卫星调制解调器都需要与室外单元配合，室外单元进行了特别设计和优化，符合 IPSTAR 规格要求。IPSTAR 室外单元组包含天线（直径从 0.84 米/1.2/米 1.8 米）、上变频器（1-2W）、LNB 和馈源。

IPSTAR 室外单元(ODU) 描述

    ODU 与传统 VSAT 端站类似，IF 发送和接收信号使用 L 波段频率， ODU 组件包括：

            Ku 波段双向天线（0.84-1.8 米）

            Ku 波段馈源

            上变频器（BUC）

            低噪音块下变频器（LNB）

            正交模式变频器（OMT）

IPSTAR 卫星端站描述 ：IPSTAR系统

    IPSTAR 卫星端站专业系列是专用的、独立的单元，一端连接 TOLL/STAR 卫星，另一端通过以太网络或 USB 口连接 PC。

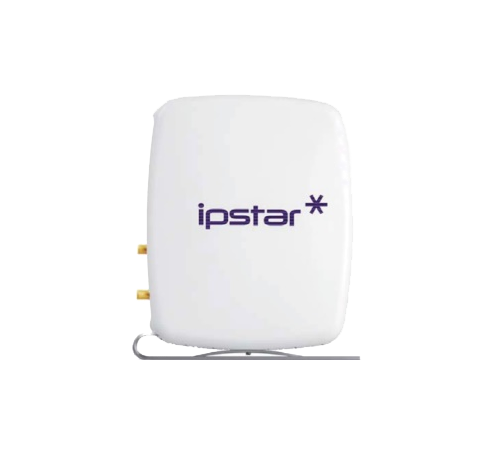

IPSTAR 卫星调制解调器

特性：

• 该款调制解调器企业系列是专用的、独立的单元，一端连接 TOLL/STAR 卫星，另一端通过以太网络或 USB 口连接 PC，或通过可选的内部 PCMCIA 接口连接

• 支持 IEEE 802.11 无线网络或 VoIP 接口。

• 支持包头压缩、负载压缩、TCP加速、HTTP加速等网络优化技术；

• 支持载波干扰抑制及检测；支持二层网络应用；

• 全IP化设计，支持单向、双向等多种应用模式；

• 支持跨波束、信关站、支持船载、机载和车载等移动终端的接入。

• 支持AES加密， IPSec隧道加密，https加密网页服务等加密措施；支持X509认证方式对终端进行鉴权，防止用户攻击，分离管理数据和业务数据，保证管理数据不被攻击；

• 支持IPv4/v6双栈，支持DHCP自动IP地址分配，NAT地址翻译。

• 接收增强编码率与调制：多于14种调制和码速组合，例如 0.325 QPSK, 0.495QPSK, 0.619 QPSK, 0.660 QPSK/8-PSK, 0.793QPSK/8-PSK, and 0.835 QPSK/8-PSK 等。

产品规格书下载：卫星通信产品规格书.pdf
