产品特点

全自动跟踪固定(可升级动态)目标
实时水平俯仰姿态调整
360度连续旋转，60度/秒
高增益，高链路带宽
轻量级，小型化
GPS、北斗双星系统
完全自主专利知识产权，可定制开发

系统特性5Hz高速定位和姿态计算360度水平连续旋转，自动俯仰角度调整高速步进电机系统，水平角度精度0.24度旋转速度60度/秒可调，自动加速度起停运转，拒绝高速旋转时失步和越步GPS、北斗双星系统，漂移优化算法，运行更精准可靠支持初次安装电子罗盘自校准功能，地磁磁偏角校正功能适配5.8G船载、机载、车载通讯系统，具有高链路带宽，通讯距离远的优点*系统即装即用，安装调试简单IP66全天候可扩展标准RS232串口接口RS-232和TELNET终端实时状态数据输出，支持手动远程控制和姿态调整支持多点岸站自动跟踪支持系统定制开发

主要适用范围1、船载、机载、车载动中通高速组网和视频无线传输；2、海事巡逻船，海警船，执法船、艇高速局域组网；3、机载、车载实时视频无线传输；4、矿山、保护区、油田、油井、码头、港口等特种作业车辆通讯组网或视频无线传输；5、公安、安全、交通突发事件现场视频传输；6、海防、海事、水利、人防搜救、应急抢险指挥；7、高空通讯气球、无人机，直升机机载航拍传输；

技术参数

射频部分*

工作频率： 4900MHz~5850MHz

发射功率： 27dBm

天线增益： 16dBi/23dBi/30dBi (依据动中通尺寸不同)

信道带宽： 10/20/30/40/80Hz

带宽速率： 300Mbps或866Mbps

网口模式： 1个100自适应,或1个1000M自适应网口

网口类型： 8pin IP67航空头

调制类型： QPSK/16-QAM/64-QAM/支持TDMA

设备供电： 24V/48V POE 1A

设置管理： WEB /Telnet/SSH多种方式

*注意：设备部分可能因根据客户需求搭载不同的频率设备而指标有所差异。

机电与控制与定位

水平旋转： 360度连续旋转

俯仰调整： 自动俯仰调整

旋转速度： 60度/秒（可调）

水平精度： 0.24度
方位调校：支持手动方位调校
地磁偏角：可预设
罗盘校准：可设置航行一周自动校准
定时自检：可开启每天一次
GPS/BD：GPS和北斗双系统定位
GPS频率： 1～10Hz可调
状态数据：支持全数据实时状态显示

调试端口： 同时支持网络、USB Telnet远程终端
调试工具： 电脑/智能手机，Telnet终端软件

预设参数： 对端经度/纬度/相对高度

安装与尺寸

工作电压： AC220V@50Hz，含转24VPOE适配器
设备功耗：25W/50W
防护等级：IP66

外形尺寸： LS-D360：直径38cm,高度33cm，LS-D500：直径50cm，高度52cm

设备重量： LS-D360：<5kg，LS-D500：8kg

存储温度： -45～+75度

工作温度： -25～+50度

固定安装： 可能根据车载/船载实际场合定制安装固定支架

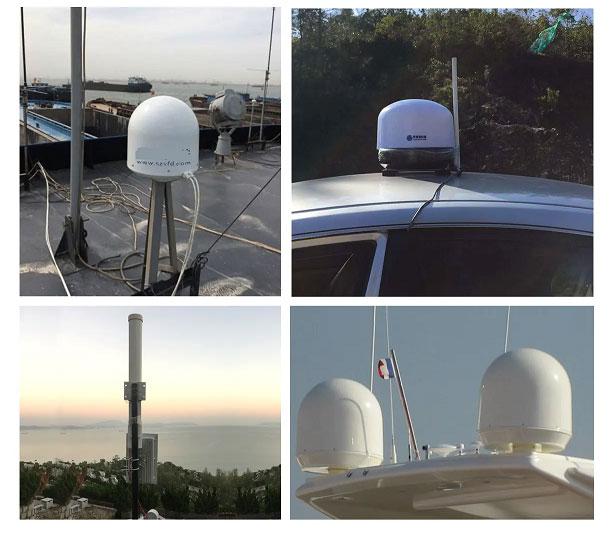

典型应用：
适应各类轮渡船、驳船、货运船、储油船、巡逻船、海警船等船只与岸站基站的高速通信和组网
适用特种场地情况下的通讯车、测试车、机场场地通勤车、巡逻车高速组网与数据、视频等实传输等

技术规格书下载：动中通自稳平台规格书.pdf
